馈线必须按照设计文件（方案）的要求布放，要求走线横平竖直、牢固美观，不得有交叉、扭曲、裂损情况。

在新建项目中，要求馈线布放在桥架和预埋管内，设计文件（方案）中会具体规定并说明。

当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定。

线 径	二次弯曲的半径	一次性弯曲的半径
1/4″软馈	30mm	---
1/2″软馈	40mm	---
1/4″	100mm	50mm
3/8″	150mm	50mm
1/2″	210mm	70mm
7/8″	360mm	120mm



馈线所经过的线井应为电气管井，不能使用风管或水管管井。

馈线尽量避免与强电高压管道和消防管道一起布放走线，确保无强电场、强磁场的干扰和水、气及化学腐蚀性物质侵蚀。

馈线尽量在线井和天花吊顶中布放，并用扎带进行牢固固定。与设备相连的跳线或馈线应用线码或馈线夹进行牢固固定。室外走线可用喉箍、单/双孔波导卡、隔墙码固定。

	〈1/2″线径馈线	〉1/2″线径馈线
馈线水平走线时：	1.0 米	1.5 米
馈线垂直走线时：	0.8 米	1.0 米

馈线的连接头都必须牢固安装，接触良好，并做防水密封处理。

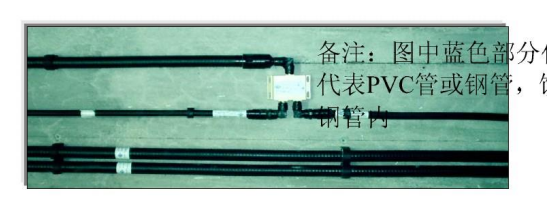

对于不在机房、线井和天花吊顶中布放的馈线，应套用 PVC 管。要求所有走线管布放整齐、美观，其转弯处要使用转弯接头或者波纹管连接，拐弯波纹管长度不大于0.5 米。特殊区域或特殊单个工程要求天花内也要套 PVC 管的，则按客户要求执行。

走线管应尽量靠墙布放，并排走线不能有交叉和空中飞线的现象。若必须空中走线时，则须用电缆挂钩固定拉直钢丝绳，然后将馈线固定在钢丝绳上。

若走线管无法靠墙布放（如地下停车场），馈线走线管可与其他线管一起走线，并用扎带与其他线管固定。

馈线进出口的墙孔应用防水、阻燃的材料进行密封。

所有馈线避免与消防管道及强电高压管道一起布放走线，确保无强电、强磁的干扰。禁止馈线沿建筑物避雷网带或避雷地线捆扎一起布放走线。

室外馈线进入机房或室内前必须有一个滴水弯，防止雨水沿馈线进入机房。

必要的空中飞线若无法固定，则预先将馈线用扎带固定在钢丝绳上，钢丝绳两端用膨胀螺丝钉、地锚、紧绳卡和调节环拉紧。

固定扎带多余部分必须剪掉，剪掉后多余部分不超过 1mm，以避免在日后的操作伤手、或损伤电缆。如下图所示：

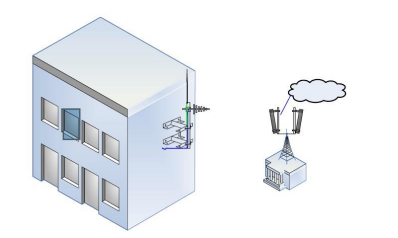

滴水弯

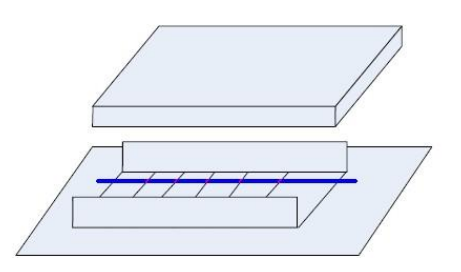

天花板内桥架走线

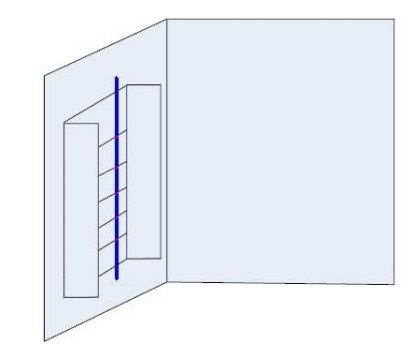

井道内桥架走线

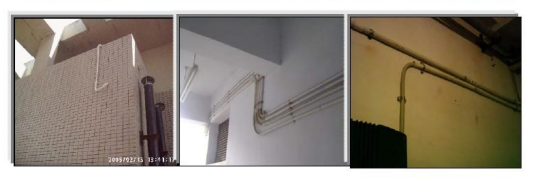

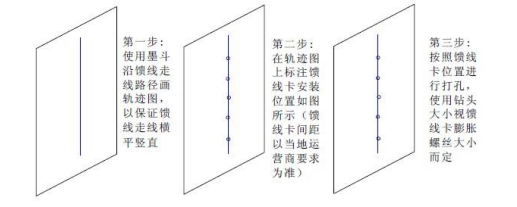

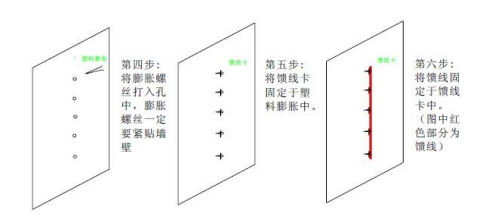

外墙走线

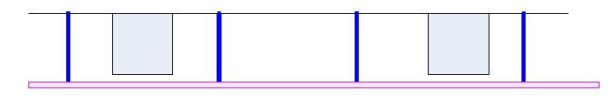

地下车库有横梁类走线

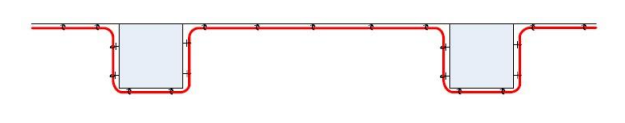

情形一（图中未标注馈线卡）：布线时一定要保证馈线的弯曲度，避免馈线折断。

情形二：在地下车库打掉杆，架设 PVC 管或钢管布放馈线。

情形三：沿地下车库墙壁走线，待有需要处架设 PVC 管或钢管布放馈线。

安装实例
